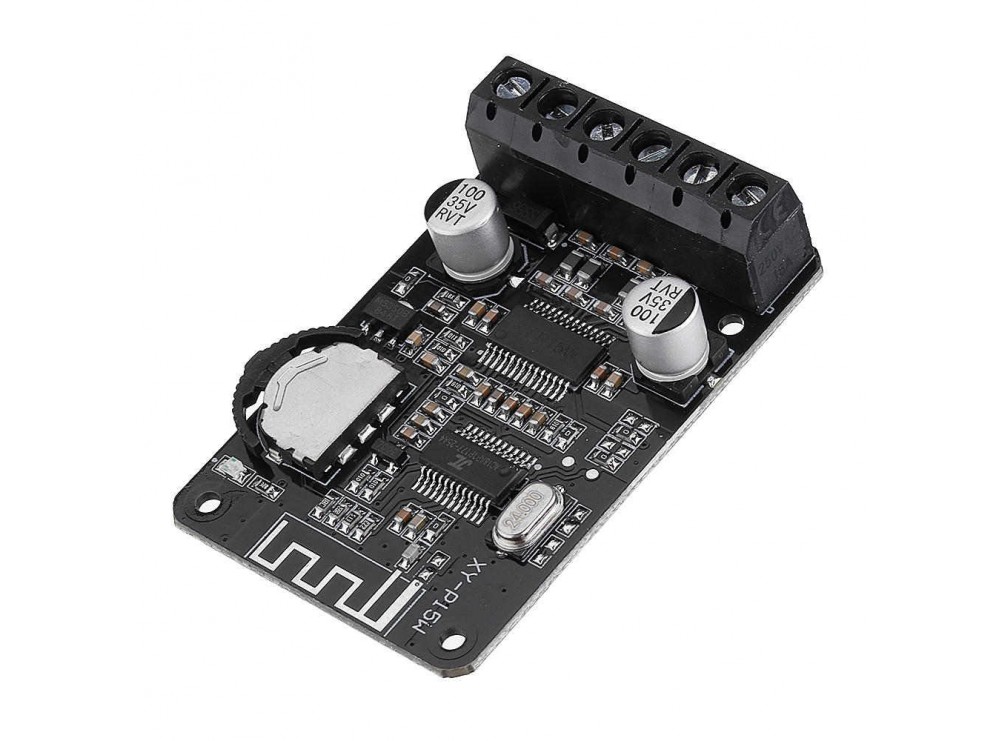

ماژول آمپلی فایر صوتی بلوتوث دار 20-10 وات مدل XY-P15W

ماژول XY-P15W یک آمپلی‌فایر صوتی بلوتوثی استریو قدرتمند با ولتاژ کاری 8 تا 24 ولت DC و نسخه بلوتوث 5.0 که به کاربران اجازه می‌دهد بدون نیاز به سیم‌کشی پیچیده، صدای با کیفیت را از طریق موبایل یا دستگاه‌ های بلوتوثی پخش کنند. این ماژول دارای خروجی دو کاناله با توان بالا تا 2×30 وات (در صورت استفاده از منبع 24 ولت و بلندگوی 4 اهم با هیت‌سینک مناسب) است و به‌لطف آمپلی‌فایر داخلی، می‌توان بلندگو را مستقیماً به آن متصل کرد. حفاظت‌ های داخلی در برابر اتصال معکوس، اتصال کوتاه و گرمای زیاد همراه با قابلیت خودبازیابی ، عملکردی مطمئن در محیط‌ های مختلف صنعتی و خانگی تضمین می‌کنند. همچنین با طراحی فشرده، صدای شفاف و نویز پایین، انتخابی عالی برای ساخت اسپیکر های قابل حمل، سیستم‌ های صوتی ماشین و پروژه‌ های DIY به‌ شمار می‌رود.

مشخصات

مدل : XY-P15W
ولتاژ کاری: 8 الی 24 ولت DC
جریان کاری : حداکثر 2 آمپر
نسخه بلوتوث : 5.0
حداکثر  فاصله انتقال : 15 متر (بدون مانع)
تعداد کانال: دو کاناله به صورت استریو
دارای حفاظت از توان معکوس
دارای حفاظت از اتصال کوتاه
دارای حفاظت از گرمای بیش از حد خود بازیابی
ابعاد : 35*50*14 میلی متر
دمای کار : 40- ~ 85 درجه سانتی گراد
رطوبت کاری : 0% ~ 95%  درصد

نصب این ماژول بسیار آسان است؛ کافی‌ست پس از انجام سیم‌کشی صحیح، منبع تغذیه DC را متصل کرده و بلندگوها را به ترمینال خروجی وصل کنید. با روشن کردن ماژول، بلوتوث فعال می‌شود و به‌راحتی با موبایل یا لپ‌تاپ جفت می‌شود. از مهم‌ترین نکات ایمنی در استفاده از XY-P15W این است که ابتدا سیم‌کشی تغذیه انجام شود و سپس برق وصل گردد، چرا که قطع و وصل ناگهانی ولتاژ ممکن است باعث آسیب به چیپ شود. برای توان‌ های بالا (بیش از 20 وات)، استفاده از هیت‌سینک توصیه می‌شود تا از داغ شدن بیش از حد و کاهش عمر ماژول جلوگیری شود. این ماژول بدون نیاز به ورودی AUX یا تنظیمات پیچیده، یک راه‌حل ساده، کم‌هزینه و مدرن برای راه‌اندازی سیستم‌ های صوتی بی‌سیم ارائه می‌دهد.

توان خروجی در یک کیلو هرتز:

توان خروجی 2*16 وات در 12 ولت 4 اهم
توان خروجی 2*10 وات در 12 ولت 8 اهم
توان خروجی 2*15 وات در 16 ولت 4 اهم
توان خروجی 2*20 وات در 20 ولت 4 اهم
توان خروجی 2*30 وات در 24 ولت 4 اهم (نیاز به اضافه کردن هیت سینک اضافی)

انتخاب اسپیکر

4 اهم (منبع تغذیه 8 تا 12 ولت)
8 اهم (منبع تغذیه 8 تا 24 ولت)
16 اهم (منبع تغذیه 8 تا 24 ولت)

نکات ایمنی

توجه داشته باشید که در ابتدا سیم کشی تغذیه را انجام داده و سپس از طریق منبع تغذیه، جریان برق را برقرار کنید.
در صورت اتصال با سیم حاوی جریان برق و قطع و وصل ناگهانی ولتاژ، به علت جریان هجومی خازن، تراشه اصلی صدمه دیده و می سوزد.
سوختن ماژول در این حالت مشمول گارانتی تعویض نمی باشد.

کاربرد

ساخت اسپیکر بلوتوث قابل حمل
تقویت صدای سیستم خودرو
پروژه‌های صوتی با آردوینو و ESP32
ساخت سیستم‌های صوتی رومیزی خانگی
ارتقاء اسپیکرهای قدیمی با قابلیت بلوتوث

ویژگی‌

بلوتوث نسخه 5.0 برای اتصال پایدار و کم‌مصرف
آمپلی‌فایر داخلی قدرتمند
حفاظت سه‌گانه (برق معکوس، اتصال کوتاه، گرمای بیش از حد)
عملکرد پایدار در دما و رطوبت بالا
اتصال مستقیم به بلندگو بدون نیاز به مدار اضافی

Introduction

XY-P15W High Power Digital  Dual Channel Stereo Bluetooth 5.0  Power Amplifier Module. Dual channels audio signal at the output. It can directly connect to loudspeaker as it has inbuilt Amplifier Module.It is ideal for DIY wireless Bluetooth speakers and transponders.

Specification

Product Name: bluetooth Digital Amplifier Module
Product model: XY-P15W
Working voltage: DC: 8~24V
Bluetooth version: 5.0
Transmission distance: 15 meters (visual unobstructed)
Number of channels: two channels (stereo)
Output power (@1KHz):
16W*2 @12V 4Ω
10W*2 @12V 8Ω
15W*2 @16V 8Ω
20W*2 @20V 8Ω
30W*2 @24V 8Ω (requires heat sink)
Adapter speaker (30W~150W):
4 ohms (8~12V power supply)
8 ohms (8~24V power supply)
16 ohms (8~24V power supply)
Module protection mechanism: reverse power protection
Short circuit protection: self-recovery overheat protection

Instruction

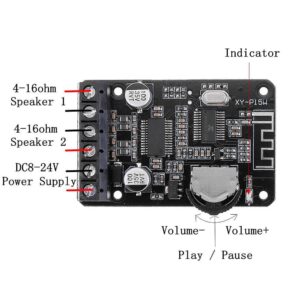

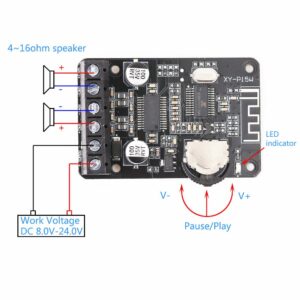

Choose the right speaker and connect as shown in wiring diagram.
Connect to right power supply from input terminal.LED indicator will flashing and it means that module enters pairing mode.And then speak prompt voice and it means that module is waiting for pairing.
Turn ON Bluetooth in phone.
Select Bluetooth device ‘XY-P15W’ in your Bluetooth device listing.
LED indicator will keep ON and it means that module is successfully connected and is waiting for playing.
Module will playing music after select music in phone.LED indicator will keep slowly blinking.
Module will speak prompt voice if disconnected.
