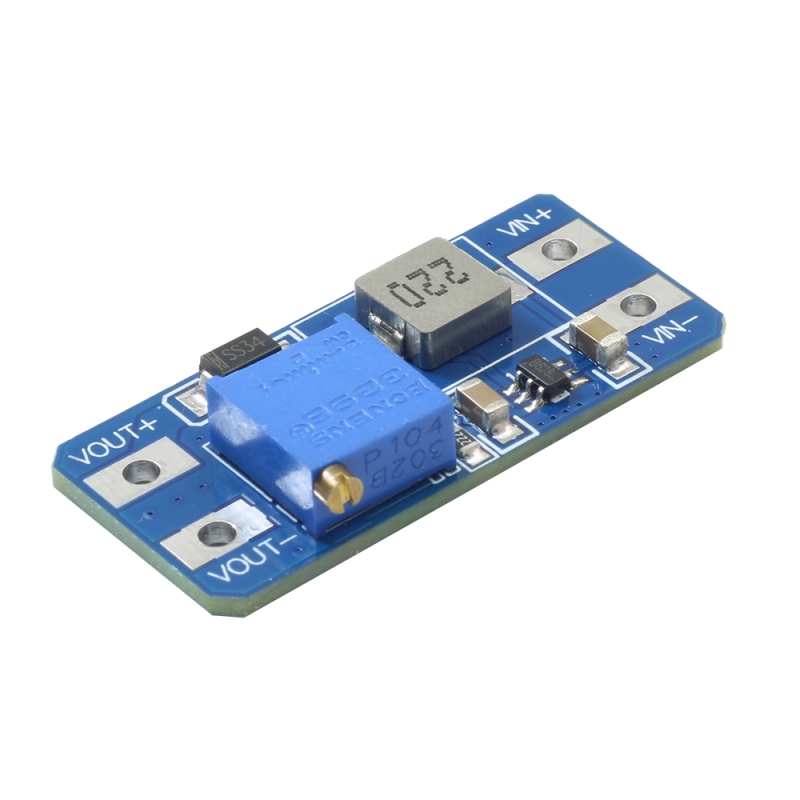

ماژول افزاینده ولتاژ 2 آمپر MT3608

ماژول تقویت کننده ولتاژ DC MT3608 با حداکثر جریان 2 آمپر، ولتاژ دریافتی را به صورت تقویت شده در خروجی ارائه می‌دهد. این ماژول به شما این امکان را می‌ دهد که ولتاژ خروجی را به سادگی و با استفاده از مولتی‌ترن موجود روی ماژول تنظیم کنید. با توجه به اینکه نحوه کارکرد این تراشه با دیگر تراشه‌ های افزاینده متفاوت است، در هنگام اعمال ولتاژ ورودی، محدوده قابل تغییر مولتی‌ترن نیز متغیر خواهد بود. به عنوان مثال، با ولتاژ ورودی 5 ولت، چرخش مولتی‌ترن به میزان 30 درصد می‌تواند به افزایش ولتاژ منجر شود، در حالی که با افزایش ولتاژ ورودی، این محدوده کاهش یافته و برای ولتاژ های نزدیک به سقف خروجی، نیاز به چرخش کمتری خواهد بود.

در نتیجه امکان دارد در حین اعمال ولتاژ های بالا، نیاز به چرخش بالاتر مولتی ترن باشد تا به محدوده میزان تغییر ولتاژ برسید. این توضیحات به این منظور ذکر گردیده است که با توجه به متفاوت بودن نحوه کارکرد ماژول، باعث ایجاد شک در زمینه خرابی ماژول نگردد.

مشخصات

• حداکثر جریان خروجی: 2 آمپر
• ولتاژ ورودی : 2 تا 20 ولت (توصیه شده 16 تا 18)
• ولتاژ خروجی : 5 تا 28 ولت (قابل تنظیم)
• بازدهی : بالای 93%
• تنظیم ولتاژ خروجی : با استفاده از مولتی‌ترن
• ابعاد مکانیکی : 36 × 17 × 14 میلی‌متر

Introduction

Up to 2A current output, wide range input voltage from 2-20V, output 5/9/12/ – 28V, adjustable. This is better replacement for LM2577 Very price-effective, compact, and powerful item.

Features

Maximum output current: 2A
Input voltage: 2 v ~ 20 v
Maximum output voltage: 5V ~ 28 v
Efficiency:> 93%
Mechanical size: 36 mm * 17 mm * 14 mm
Connection module + and – input voltage 2 ~ 24 v, then adjust the potentiometer you can adjust the output voltage, output voltage higher than the input voltage

Precautions

Input voltage should not exceed the maximum input voltage
Peak current output current does not exceed 2A
