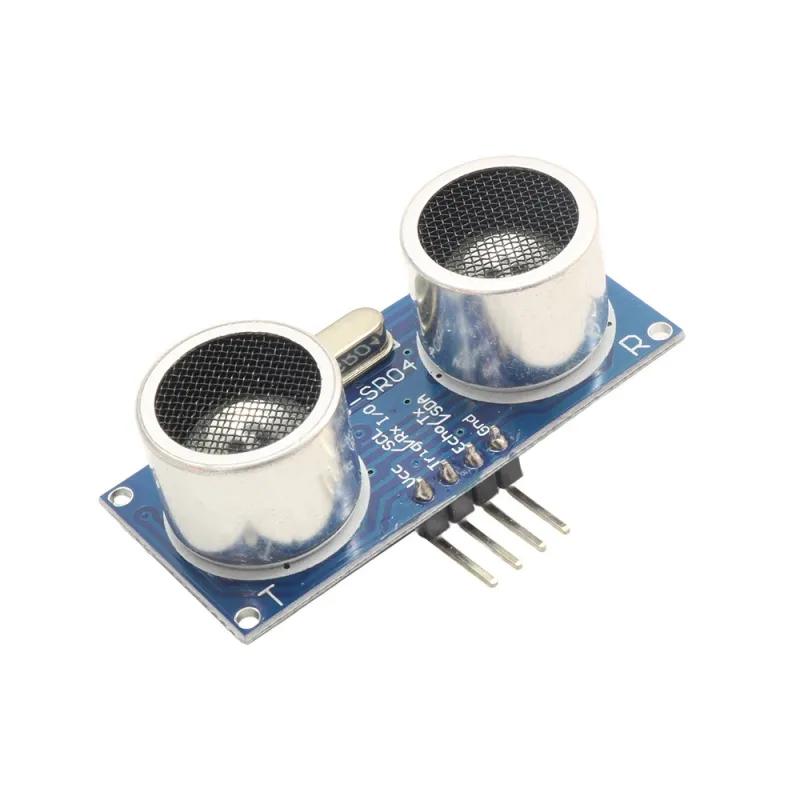

ماژول اولتراسونیک سنجش مسافت HC-SR04

اساس کار این ماژول اولتراسونیک ( فراصوت ) مشابه رادار یا ردیاب صوتی، تشخیص ویژگی‌های هدف از طریق تحلیل بازتاب امواج رادیویی یا صوتی می‌باشد. این ماژول امواج صوتی با فرکانس بالا ایجاد می‌کنند و موج بازتاب شده را دریافت و تحلیل می‌کنند. این حسگرها با محاسبهٔ زمان بین فرستادن سیگنال و گرفتن بازتاب، فاصلهٔ جسم را محاسبه می‌کنند. در این ماژول سنجش مسافت،  فرستنده اولتراسونیک و حسگر بر روی یک برد قرار داده شده  و مدار الکترونیکی واسط کار را برای استفاده از این ماژول بسیار ساده می نماید. به طور کلی این ماژول با همه میکروکنترلر ها سازگار می باشد.

مشخصات

ولتاژ کاری : 5v
میزان جریان مصرفی : 15mA
فرکانس کاری : 40Hz
مینیموم رنج قابل تشخیص : 2 سانتی متر
ماکسیموم رنج قابل تشخیص : 4 متر
زاویه قابل تشخیص : 15درجه
ابعاد : 45*20*15 میلیمتر

Specification

1 : Use voltage: DC5V
2 : Static current: less than 2mA
3 : level output: high-5V
4 : level output: Low 0V
5 : Sensor angle: not more than 15 degrees
6 : Detection distance: 2cm-450cm
7 : High precision: up to 3mm
Wiring , VCC , trig (control side) , echo (receiving end) , GND Ground
