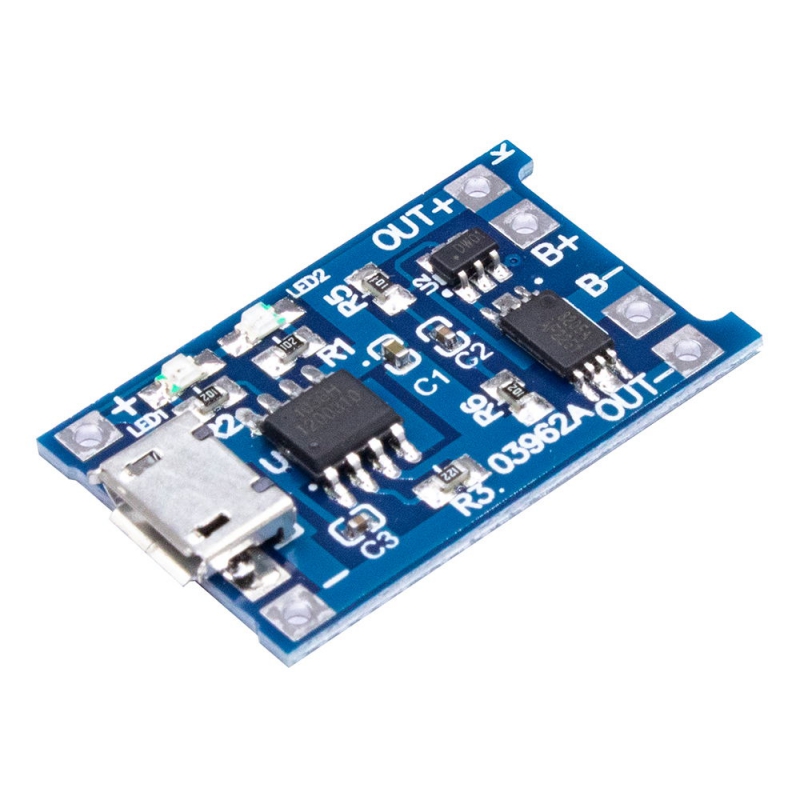

ماژول شارژر باتری لیتیومی 1 آمپر TP4056 دارای محافظ با ورودی Micro USB

با این ماژول می توانید به راحتی باتری های لیتیومی را شارژ کنید. همانطور که در تصویر می بینید ماژول تغذیه ی 5 ولتی خود را از طریق سوکت USB تامین می کند و همچنین می توانید از پین های کناری سوکت جهت اعمال ولتاژ استفاده کنید. شارژر دارای دو نشانگر LED جهت نمایش وضعیت باتری و محافظ شارژ و دشارژ است.

مشخصات

• جریان شارژ : 1 آمپر (حداکثر)
• ولتاژ ورودی : 4.5V تا 5.5V از طریق Micro USB
• ولتاژ خروجی : 4.2V مناسب برای باتری‌ های Li-ion و LiPo
• روش شارژ : جریان ثابت / ولتاژ ثابت (CC/CV)
• سازگاری با باتری: باتری‌ های Li-ion و LiPo
• ویژگی‌ های محافظتی: حفاظت در برابر ولتاژ بیش از حد، جریان بیش از حد
• نشانگرهای LED: قرمز (در حال شارژ) ؛ سبز یا آبی (شارژ کامل)
• ابعاد : 17*28 میلی متر
• دمای کاری: 10- تا 85+ درجه سانتی‌گراد

Introduction

1. Micro USB is connected to the phone charger
2. Li-Ion battery pole is connected to B + and B-
3. Electrical loads such as lights, toys, mobile phones, etc., connected to the OUT + and out-, so that over current protection and over-discharge function. When bypassed directly to B + and B- The protection function will not work and could potentially damage the Li-Ion battery.

Tips: The current recommended input cas about 37% of the battery capacity. When the battery was about to be charged with a capacity of 1000mAh, charge current 400mA input is enough.

Specification

1. Charge the module Linear charging.
2. Current- 1A adjustable.
3. Charge precision- 1.5%.
4. Input voltage- 4.5V-5.5V.
5. Full charge voltage- 4.2V.
6. Led indicator- red is charging Green is full charged.
7. Interface- micro USB input.
8. Work temperature- -10 to +85.
9. Inversed polarity- NO.
10.Size- small about 26mm x 17mm
