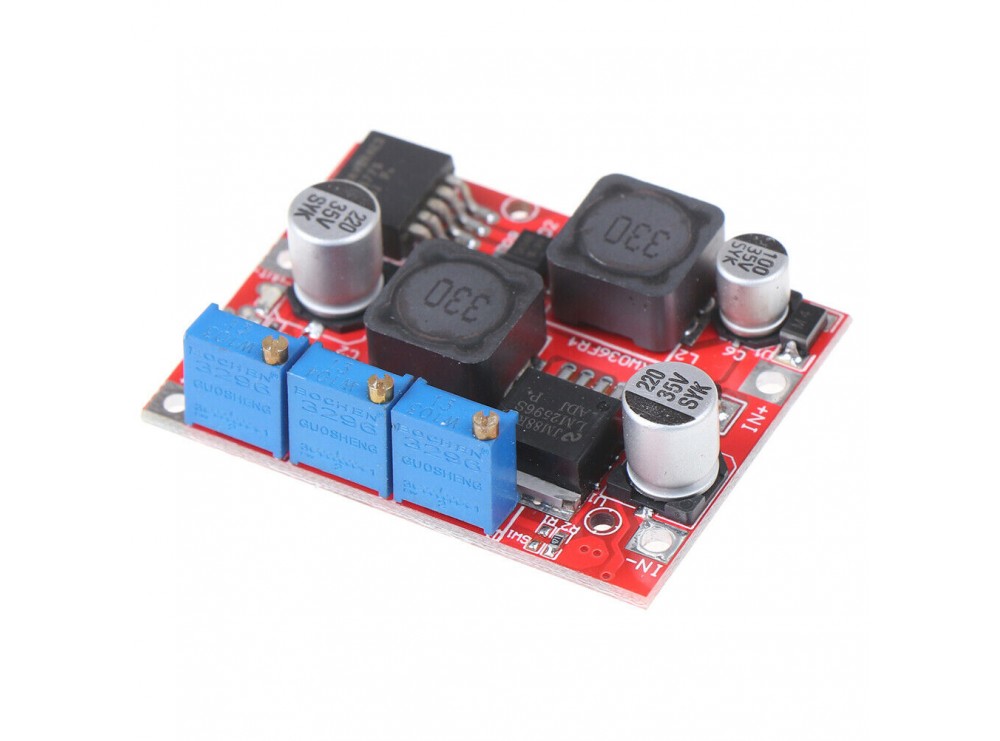

ماژول مبدل DC-DC کاهنده و افزاینده LM2596-LM2577 با امکان کنترل جریان خروجیمبدل DC به DC معماری BUCK-BOOST افزاینده ولتاژ تا 25 ولت و کاهنده ولتاژ تا 1.5 ولت و حداکثر جریان خروجی 3 آمپر با مولتی ترن تنظیم جریان
این ماژول ترکیبی از رگولاتور افزاینده LM2577/XL6019 و رگولاتور کاهنده LM2596 با امکان کنترل جریان خروجی بوده و هم در مد کاهنده و هم افزاینده عمل میکند. به این ماژول می‌توان ولتاژ 4 الی 35 ولت اعمال کرده و ولتاژی متغیر بین 1.5 تا 25 ولت دریافت نمود. برای تنظیم ولتاژ و جریان خروجی از مولتی‌ترن های تعبیه شده بر روی ماژول استفاده می‌شود.
مشخصات
ابعاد : 50x40x13mm
ولتاژ ورودی : 4 الی 35 ولت DC
ولتاژ خروجی : 1.5 الی 25 ولت DC
جریان خروجی : 3 آمپر با قابلیت تنظیم
دمای کاری : 40- تا 85 درجه سانتی‌گراد
Introduction
This module combines the LM2577/XL6019 boost regulator and the LM2596 buck regulator, allowing for output current control and functioning in both boost and buck modes. You can apply an input voltage of 4 to 35 volts and receive a variable output voltage ranging from 1.5 to 25 volts. The output voltage and current are adjusted using the built-in multi-turn potentiometers on the module
Specification
DC-DC adjustable step-down power supply module
Input Voltage: 4-35V
Output Voltage: Continuously adjustable(1.25-25V)
Output Current:,Max 3A (power over 15W, please install a heat sink)
Constant Current Range: 0-3A (Adjustable)
Output Power:15W by nature cooling
Full Load Temperature Rise: 45 deg C
Working Temprature:Industrial grade (from -40 Deg C to +85 Deg C )(when ambient temprature is over 40 deg C, please step down power or add one heatsink)
Size (L x W x H): Approx. 1.95 x1.6 x 0.51 inch / 5 x 4 x 1.3cm
