ماژول شارژ و دشارژ BMS باتری لیتیومی 5 سل 15 آمپر

ماژول محافظ دشارژ و شارژ یا ماژول های BMS یا Battery Management System برای حفاظت و کنترل شارژ و دشارژ باتری های Lithium-Ion/Polymer مورد استفاده قرار میگیرند. این ماژول ها معمولا بر اساس میزان جریان دهی و تعداد سلول باتری که پشتیبانی میکنند دسته بندی میشوند. این مدل قابلیت پشتیبانی از باتری 3 سل با جریان دهی 10 آمپر می باشد .این ماژول یک شارژر باتری های لیتیوم یون و لیتیوم پلیمر 5 سل با توانایی شارژ حداکثر با 15 آمپر است. از ویژگی های این شارژر وجود مدار محافظتی Overcharge و Discharge است که از صدمه دیدن باتری جلوگیری می کند.

مشخصات

ولتاژ شارژ : 21 ولت
توانایی شارژ 5 باتری لیتیومی 18650 تا لیتیوم پلیمر در حالت سری
ماکسیموم جریان کاری :15 آمپر
جریان مصرفی در حالت بی باری : کمتر از 50 میکرو آمپر
مدار محافظ جریان : قطع جریان در صورت اتصال کوتاه و وصل خودکار آن در صورت رفع اتصال کوتاه
ابعاد : 89X17 میلی متر
تراشه : DW01A
ماسفت : P0903B

توجه : برای راه اندازی و شارژ باتری باید پنج عدد باتری یا باتری 5 سل وصل شود در غیر این صورت کار نخواهد کرد.

Specification

This board is 5 string 3.7V/4.2V lithium battery protection board
High current protection board, continuous 15A current
Protection board with overcharge protection, over-discharge protection, over-current protection, short circuit protection.

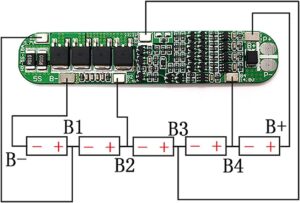

P+ P- is the abbreviation of PACK+ PACK-, that is, the output of positive and negative poles
B+ B-is the abbreviation of battery, which is the positive and negative pole of the battery.
Continuous discharge current:15A(max)
Instantaneous discharge current:25A
Charge voltage: 21V
Charging current: 15A(max)
Over-charge detect:4.28±0.05 V
Protect delay: 0.5S
Over-charge release: 4.28±0.05V
Over-discharge detect: 2.55±0.08V
Detect delay: 250uS
Detect voltage:150mV
Detect delay: 9MS
Current detect: 30±3A
